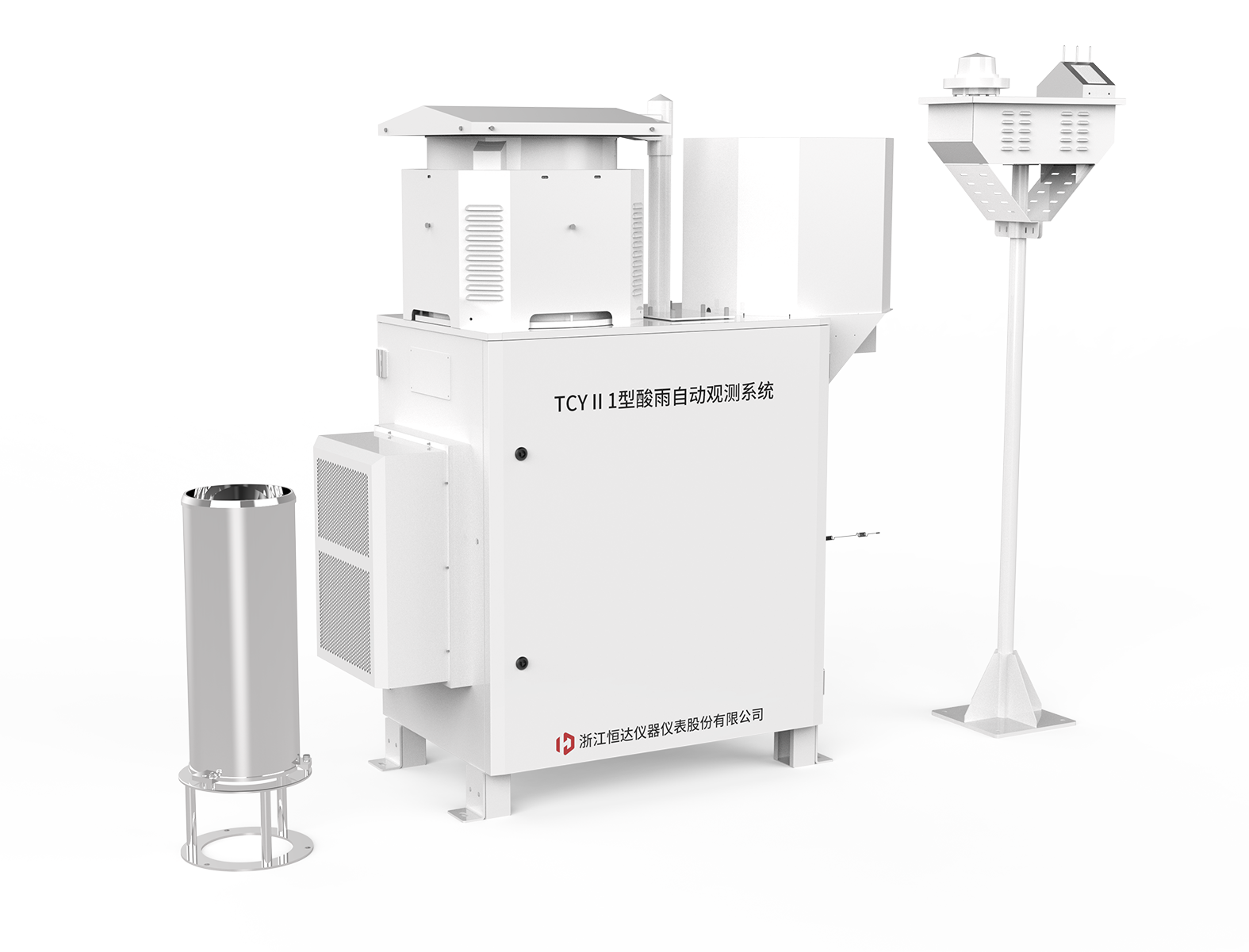

TCYⅡ1型酸雨自動觀測系統完全符合中國氣象局《功能需求書》中Ⅱ型酸雨自動觀測系統的定義、功能和技術指標要求。 n 結構組成 系統以全自動分析子系統為核心，安裝在室外觀測場。由感應器、降水采集器、分析儀三部分組成?？蓴U(kuò)展觀測降雨點的大氣溫度、濕度、壓力及風速和風向等參數。
n 工作原理 通過感雨器感應降雨，系統降水采集器自動采集降水樣品，并將所采集的水樣經管路輸送到分析儀。分析儀自動對降水樣品的pH、電導率及溫度進行測量，并記錄和存儲有關測量數據。觀測室內的計算機與系統通訊連接, 觀測人員完成采集數據和信息，進行質量檢驗和整合，形成完整的酸雨測數據記錄。 n 主要參數 1、 pH值測量參數范圍：0～14（0～50℃）自動溫度補償 2、 pH值測量分辨率：0.01pH 3、 pH值測量準確度：±0.1pH 4、 電導率值測量參數范圍：0.1～2000μS/cm（5～40℃） 5、 電導率值測量分辨率：0.01μS/cm 6、 電導率值測量準確度：≤±2%F.S 7、 接雨漏斗內徑：￠400 mm±2 mm 8、 計時誤差：≤0.1% 9、測溫精度：±0.3℃ 10、 感應器靈敏度：優于0.04mm/h 11、開蓋動作時間：≤15s（可設置） 12、 關蓋延遲時間：≤3min（可設置） 13、 雨量分辨率：0.1mm 14、起始觀測降雨量：≤0.5mm（可設置） 15、 雨量精度：±0.4mm(≤10mm)or±4%(>10mm) n 一般參數 1、 工作溫度：-10～50℃ 2、 相對濕度：≤100％RH 3、 工作電壓：（220±15%）V.AC 4、 儀器功率：＜1000W 5、 絕緣電阻：≥25MΩ 6、噪聲：≤60dB(A) 7、 儀器總重量：≈75kg 8、 外形尺寸：900*560*1460mm n 主要特點 1、采用ARM處理器、Linux網絡操作系統和工業級彩色觸摸式液晶屏； 2、自動測量功能。連續測量pH和電導率，屏幕實時顯示測量數據，對每日混合樣進行一次測量并記錄分析數據； 3、電極自動保護功能。對電極進行自動檢測、日常維護（清洗、灌注浸泡）、失效更換信息提示及自動/手動模式標定等； 4、 自動清洗功能，采樣完成后或定時，采用增壓清洗裝置技術進行自動清洗測量電極、管路，確保測量準確性； 5、 自動校時，在聯網的情況下能夠?qū)εc網絡上的時間服務器進行時間同步； 6、 設備通過多種通訊方式按照《地面氣象數據對象字典》可將觀測數據和狀態信息接入ISOS軟件?？勺詣咏邮盏絻x器上報的檢測數據，查看儀器運行狀態等信息； 7、感雨器交變抗電離和動態溫控防凝露技術。消除雪、霧、露等氣候環境造成的誤差與誤判；流狀設計無死角感雨，可防雜物、鳥糞落入的誤動作； 8、采樣漏斗自保護設計。無降水條件下，防塵蓋開關系統保證接雨漏斗和管路的潔凈、無污染； 9、智能綜合溫控系統。低溫環境下測量管路無凍結，樣品采用自然對流降溫技術，保證樣品溫度不超過環境溫度2℃，降低揮發量，確保樣品的真實性 10、數據保存、導出功能?？杀４娣昼姴蓸訑?shù)據、小時采樣數據、整場雨的平均數據，數據存儲量達3年以上，提供技術說明； 11、數據處理功能。根據檢測得到的數據，能夠在本儀器和上位機電腦上自動生成各類報表或曲線圖； 12，可根據需求提供短時備用電源和報警觸點信號。 n 適用地域范圍 系統適用于極端氣溫不超過-10℃的我國南方地區。
|
